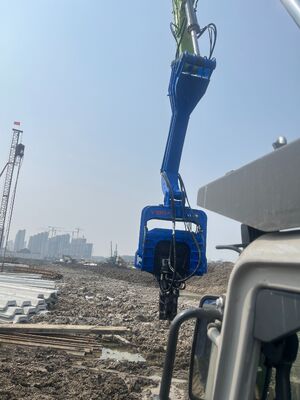

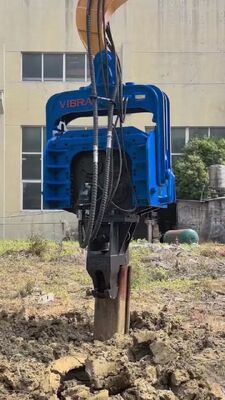

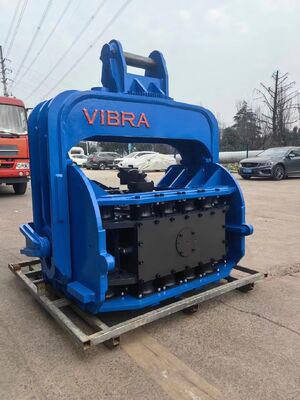

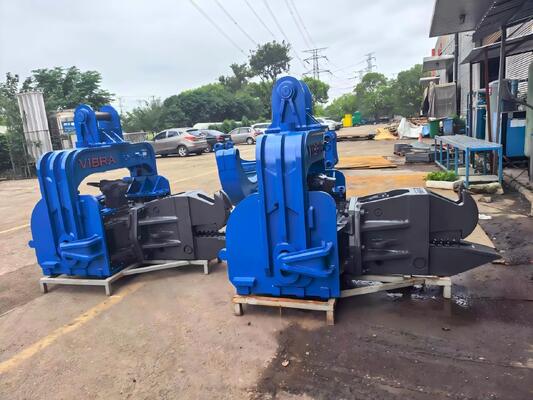

FV-700 Четыре эксцентричных пиломашины с самосмазывающимся подшипником и высокопоточным сливающим клапаном

Четырехэксцентриковый вибропогружатель FV-700 представляет собой вершину технологий тяжелого вибропогружения, специально разработанный для удовлетворения растущих потребностей крупномасштабных инфраструктурных проектов. Являясь ведущим производителем из Китая, мы разработали эту модель для решения самых сложных задач по забивке свай – крупногабаритных стальных шпунтовых свай, стальных обсадных труб и гибридных железобетонных свай длиной от 18 до 24 метров.Четырехэксцентриковый вибропогружатель Произведено в Китае

С быстрым развитием рынка стальных шпунтовых свай, сваебойные молоты развиваются в сторону специализации и крупномасштабной эксплуатации. FV-700 отвечает этому требованию, работая с экскаваторами грузоподъемностью 65-75 тонн, обеспечивая исключительную производительность в портовом строительстве, при строительстве фундаментов мостов, при глубоком строительстве котлованов и в крупномасштабных инфраструктурных проектах по всей Юго-Восточной Азии, Индии и России.

В основе FV-700 лежит прецизионно разработанная четырехэксцентриковая система механизма, произведенная в Китае, которая обеспечивает непревзойденную вибрационную силу. В отличие от традиционных трехэксцентриковых конструкций, четырехэксцентриковая конфигурация обеспечивает:

Сбалансированное распределение силы – четыре эксцентриковые оси, вращающиеся синхронно в противоположных направлениях, создают мощную вертикальную вибрацию, одновременно компенсируя горизонтальные силы

Более высокая центробежная сила – генерирует впечатляющую центробежную силу в 915 кН для быстрого погружения свай

Более плавная работа – уменьшенная боковая вибрация означает меньшую нагрузку на несущую машину и повышенный комфорт оператора

Превосходная производительность в плотных грунтах – эффективно разжижает окружающий грунт, снижая трение до 80% для быстрого проникновения через уплотненный насыпной грунт, плотную глину и выветренную породу

Четырехэксцентриковая система механизма приводится в действие оригинальными импортными гидравлическими моторами Parker, немецкими подшипниками FAG и высококачественными зубчатыми компонентами – обеспечивая надежную работу даже в самых сложных условиях рабочей площадки.

FV-700 оснащен инновационной системой самосмазывающихся подшипников с низким уровнем обслуживания от поставщиков из Китая, которая устанавливает новый стандарт надежности и экономической эффективности. Система самосмазывания подшипников находится внутри корпуса редуктора, эффективно продлевая срок службы подшипников и обеспечивая стабильность основных компонентов.

Ключевые преимущества обслуживания:

Непрерывная циркуляция масла – герметичная система смазывает все подшипники, устраняя необходимость ежедневной смазки

Увеличенный срок службы подшипников – самосмазывание снижает износ и значительно продлевает срок службы компонентов

Сокращение времени простоя на техническое обслуживание – менее частое обслуживание означает больше времени на работе

Снижение общей стоимости владения – минимизация затрат на рабочую силу по техническому обслуживанию и замену деталей

Стабильность основных компонентов – постоянная смазка обеспечивает стабильную работу на протяжении всего срока службы машины

Для подрядчиков, работающих в удаленных местах или по сжатым графикам, система самосмазывающихся подшипников обеспечивает спокойствие и позволяет продолжать движение критически важных проектов.

FV-700 оснащен блоком клапанов с высоким расходом, разработанным в Китае, который обеспечивает исключительную гидравлическую производительность. Этот усовершенствованный блок клапанов увеличивает расход до впечатляющих 700 литров в минуту, а корпус трубопроводов увеличен до 1,5 дюйма для максимальной подачи жидкости.

Технические характеристики блока клапанов с высоким расходом:

Производительность по расходу – рабочий расход 380 л/мин

Рабочее давление – 32 МПа

Трубопроводы большого диаметра – корпус трубопроводов 1,5 дюйма снижает потери давления

Увеличенный срок службы компонентов – новая электронная система управления продлевает срок службы всех гидравлических компонентов

Сбалансированное распределение силы – увеличенные соединительные валы обеспечивают равномерное распределение силы без слабых мест

Эта высокая пропускная способность позволяет FV-700 поддерживать стабильную вибрационную производительность даже при непрерывной работе под высокой нагрузкой, обеспечивая мощность, необходимую для свай длиной 18-24 метра в сложных грунтовых условиях.

FV-700 обеспечивает индивидуальную высокую энергию удара за удар, которая отличает его от обычных вибропогружателей. С центробежной силой 915 кН при частоте вибрации 2600 об/мин эта машина генерирует энергию удара, необходимую для решения самых сложных задач по забивке свай.

Основные характеристики производительности:

Возможность индивидуальной высокой энергии удара за удар обеспечивает:

Быстрое погружение свай – через плотный гравий, уплотненный насыпной грунт и жесткую глину

Сокращение времени забивки – меньше ударов молота на метр погружения

Повышение производительности – больше свай за смену

Универсальное применение – одинаково эффективно работает со стальными шпунтовыми сваями, стальными обсадными трубами и железобетонными сваями

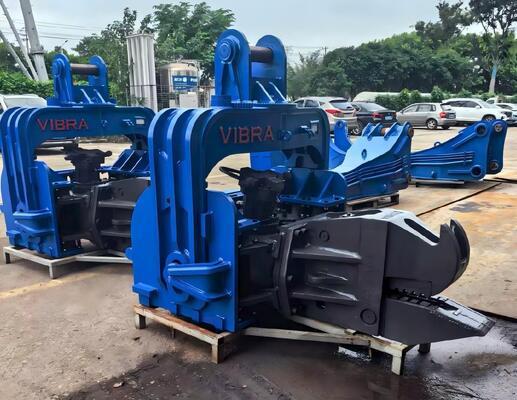

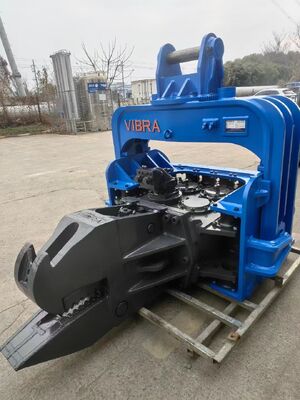

FV-700 оснащен сверхпрочным зажимным соплом из литой стали в сочетании с гидравлическими цилиндрами 160-180, обеспечивающими максимальное усилие зажима в 650 кН. Эта прочная система зажима обеспечивает:

Стабильный и надежный захват – даже при работе с тяжелыми, длинными сваями

Безопасное обращение – предотвращает проскальзывание сваи во время забивки и извлечения

Универсальная совместимость – адаптируется к различным типам и размерам свай

Уверенность оператора – надежный зажим снижает риски на рабочей площадке

Четырехэксцентриковый вибропогружатель FV-700 идеально подходит для:

Строительство портов и гаваней – забивка крупногабаритных стальных шпунтовых свай для причальных и доковых сооружений

Забивка свай для фундаментов мостов – работа с глубокими фундаментальными сваями для крупных мостовых проектов

Поддержка глубоких котлованов – установка подпорных стен для подземного строительства и строительства подвалов

Крупномасштабная инфраструктура – проекты фундаментов автомобильных и железных дорог, а также промышленных объектов

Установка стальных обсадных труб – для буронабивных свай и буронабивных свай

Забивка гибридных железобетонных свай – для высоконагруженных фундаментных систем

Примечание: Технические характеристики приведены только для справки. Продукция постоянно обновляется, и характеристики новых продуктов могут отличаться.

Юго-Восточная Азия: FV-700 справляется со смешанными грунтовыми условиями, характерными для прибрежных и речных дельтовых регионов. Его мощная центробежная сила в 915 кН обеспечивает быстрое проникновение через аллювиальные почвы и выветренную породу. Система самосмазывающихся подшипников снижает требования к техническому обслуживанию в удаленных местах работ.

Индия: Для крупномасштабных инфраструктурных проектов по всему субконтиненту FV-700 обеспечивает мощность, необходимую для глубокой забивки свай. Четырехэксцентриковый механизм обеспечивает плавную, стабильную работу даже в сложных грунтовых условиях, встречающихся в различных регионах.

Россия: Прочная конструкция и высококачественные компоненты (моторы Parker, подшипники FAG) обеспечивают надежную работу в экстремальных температурах. Система самосмазывания поддерживает производительность в холодных условиях, когда обычная смазка затруднена.

В1: Чем четырехэксцентриковый механизм отличается от стандартных конструкций?
Четырехэксцентриковый механизм обеспечивает превосходный баланс сил, сниженную боковую вибрацию и более высокую центробежную силу по сравнению с традиционными трехэксцентриковыми конструкциями, что приводит к более быстрому проникновению и более плавной работе.

В2: Какой размер экскаватора требуется для FV-700?
FV-700 разработан для экскаваторов грузоподъемностью 65–75 тонн, что делает его подходящим для крупномасштабных инфраструктурных проектов.

В3: Как работает система самосмазывающихся подшипников?
Система самосмазывания подшипников находится внутри корпуса редуктора, обеспечивая непрерывную циркуляцию масла ко всем подшипникам. Это устраняет необходимость ежедневной смазки и значительно продлевает срок службы подшипников.

В4: Какова максимальная длина сваи, с которой может работать FV-700?
FV-700 может забивать сваи длиной до 24 метров, что делает его подходящим для глубоких фундаментных работ.

В5: Какие типы свай может обрабатывать FV-700?
FV-700 работает с крупногабаритными стальными шпунтовыми сваями, стальными обсадными трубами и гибридными железобетонными сваями через свою сверхпрочную систему зажимного сопла из литой стали.

В6: Каково усилие зажима FV-700?
FV-700 обеспечивает максимальное усилие зажима в 650 кН, гарантируя стабильный и надежный захват тяжелых, длинных свай.
