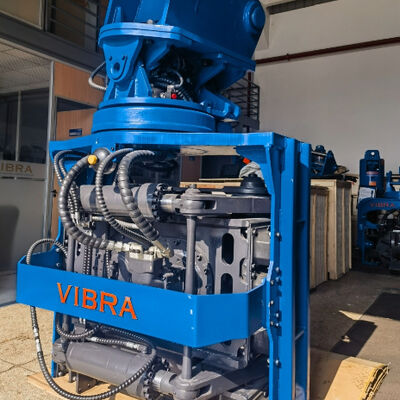

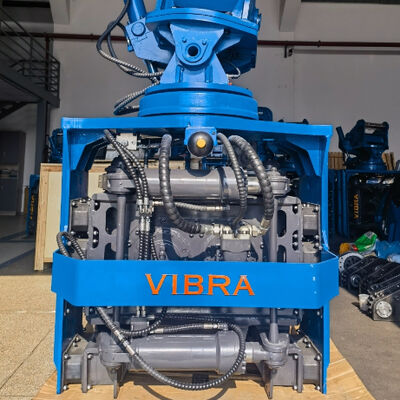

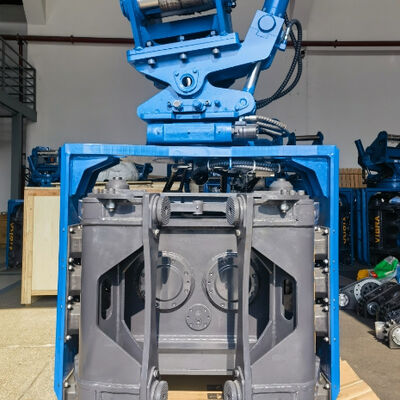

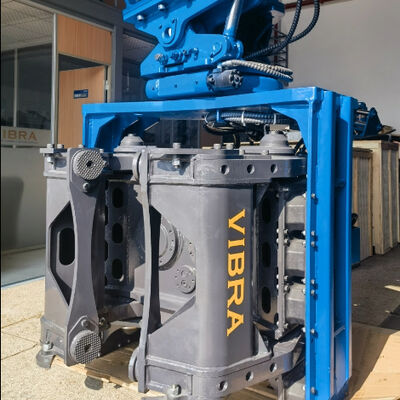

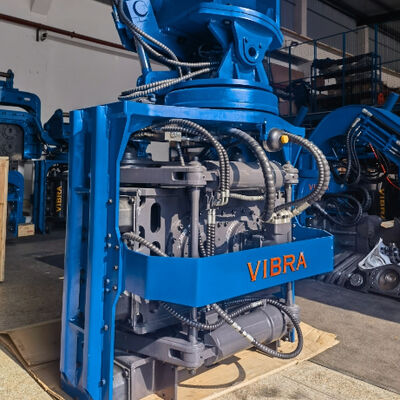

Гидравлический боковой захватщик для стеклянных помещений ∙ Работа с низким размером головы + двунаправленный наклон и вращение 360°

СВ-400 — специализированныйСваебой с боковой рукояткой– уникальная форма гидравлического вибромолота, разработанная специально для работы в условиях малой высоты и ограниченного пространства. В отличие от традиционных сваебойных машин, которым требуется высокий вертикальный зазор, SV-400 устанавливается непосредственно на экскаваторы грузоподъемностью 32–40 тонн и обеспечивает эффективную забивку и добычу свай в условиях жестких ограничений по высоте, например, под мостами, внутри заводов, в туннелях и вдоль железнодорожных путей. Особенности этой машиныПолное непрерывное вращение на 360 градусови наклоняемая в двух направлениях приводная головка (±30 градусов), позволяющая оператору располагать сваю под любым углом, не перемещая экскаватор. Благодаря возможности работы с небольшой высотой по высоте (общая высота с зажимом: 3056 мм) SV-400 может работать в помещениях высотой всего 3,5–4 метра. Система быстрой смены инструмента со сменными стандартными зажимными соединениями поддерживает стальные шпунтовые сваи, двутавровые балки и круглые трубчатые сваи — и все это с помощью одной машины. SV-400 развивает центробежную силу 658 кН, работает при давлении 32 МПа и требует расхода 280–360 л/мин, что делает его идеальным решением для закладки свай в замкнутом пространстве в Юго-Восточной Азии, Индии и России.

Эксцентриковый момент: 6,6 кгм.

Центробежная сила: 658 кН

Диапазон частот: 2300–5000 об/мин (двухступенчатая регулировка)

Усилие бокового зажима: 385 кН | Усилие нижнего зажима: 490 кН

Рабочее давление: 32 МПа

Рабочий поток: 280–360 л/мин.

Угол поворота/наклона: 360°/±30°

Габариты (Д×Ш×В): 1400×1315×3056 мм

Вес (включая разъем и зажим): 3870 кг.

Подходящий экскаватор: 32–40 тонн.

Юго-Восточная Азия (расширение моста, пристройка к заводу, строительство туннелей)

• Возможность эксплуатации с низкой высотой пролета необходима для работы под существующими надземными автомагистралями в Бангкоке, Джакарте и Маниле во время проектов расширения.

• Непрерывное вращение на 360 градусов позволяет точно выравнивать сваи в плотных городских застройках с минимальным перемещением экскаватора.

• Двунаправленная наклонная приводная головка помогает устанавливать шпунтовые сваи для стен каналов и барьеров от наводнений под заданными углами.

Индия (подпалубные работы эстакады, метро, ​​промышленные ангары)

• Конструкция сваебойного механизма с боковым захватом устраняет необходимость в высоких лидерах, позволяя забивать сваи под низкими эстакадами и внутри складских помещений, где высота над головой составляет менее 4 метров.

• Система быстрой смены инструмента позволяет подрядчикам переключаться между стальными шпунтовыми сваями (для крепления фундамента) и двутавровыми балками (для строительных колонн) на одной и той же рабочей площадке, что экономит время и затраты на оборудование.

• Полный поворот на 360 градусов незаменим при работе на узких полосах обслуживания в густонаселенных городах, таких как Мумбаи и Дели.

Россия (промышленные предприятия, ремонт мостов, зимние вольеры)

• Возможность эксплуатации с небольшой высотой высоты позволяет забивать сваи внутри отапливаемых корпусов или под существующими мостовыми кранами на заводах, что крайне важно для поддержания производства во время зимней модернизации.

• Приводная головка с двусторонним наклоном и прочными гидравлическими цилиндрами надежно работает при минусовых температурах.

• Система быстрой смены инструмента сводит к минимуму время простоя при переключении между типами свай – особенно полезно в удаленных промышленных зонах, где невозможно легко мобилизовать несколько машин.

Вопрос 1. Чем сваебой с боковым захватом отличается от стандартного вибромолота?

A: Сваебой с боковым захватом использует две системы зажима: боковой зажим и нижний зажим. Боковой зажим захватывает сваю сбоку, позволяя всей сборке иметь гораздо меньшую общую высоту. Это обеспечивает возможность работы с малой высотой высоты — вы можете забивать сваи в пространствах высотой до 3,5–4 метров по вертикали, что невозможно со стандартными молотами с нижним зажимом.

В2: Может ли SV-400 забивать сваи под углом?

А: Да. Двунаправленная наклонная приводная головка позволяет наклонять молот на ±30 градусов в двух направлениях. Это идеально подходит для свай с уклоном (наклонных подпорных стенок), шпунтовых свай на берегу реки или для компенсации неровностей грунта.

В3: Действительно ли он вращается на 360 градусов?

А: Абсолютно. Непрерывное вращение на 360 градусов достигается с помощью прецизионного поворотного кольца. Вы можете поворачивать молот и сваю в любом направлении, не перемещая экскаватор, что является огромным преимуществом в ограниченном пространстве.

В4: Как работает система быстрой смены инструмента?

О: В системе быстрой смены инструмента используются сменные стандартные интерфейсы седла зажима. Вы просто удаляете несколько штифтов, меняете местами зажимные губки (профиль стального шпунта, захват двутавровой балки или трубный хомут) и переустанавливаете. Вся замена занимает не более 10 минут. Никаких специальных инструментов не требуется.

В5: Какой размер экскаватора мне нужен для SV-400?

О: СВ-400 подходит для экскаваторов грузоподъемностью 32–40 тонн. Для этого требуется гидравлический поток 280–360 л/мин при давлении 32 МПа. Совместимые модели: Komatsu PC360–PC400, Hitachi ZX350–ZX400 и Sany SY335–SY395.

В6: Какие типы свай он может обрабатывать?

О: Благодаря системе быстрой смены инструмента SV-400 может обрабатывать:

• Стальные шпунтовые сваи типа U и Z (большинство профилей)

• Двутавровые балки (широкая полка, средняя полка)

• Сваи из стальных труб круглого сечения (различного диаметра)

• Сборные железобетонные сваи (с дополнительными резиновыми подушками)

Вопрос 7: Как возможность работы с низким запасом по высоте улучшает работу моста?

Ответ: При восстановлении или расширении существующих мостов часто приходится забивать сваи непосредственно под пролет моста, где просвет составляет всего 3,5–4 метра. Традиционные сваебойные молотки не подходят. Возможность эксплуатации SV-400 с небольшой высотой над головой позволяет работать под палубой, не закрывая мост для движения транспорта, что обеспечивает значительную экономию времени и средств.

В8: Какое обслуживание требуется для системы наклона и вращения?

A: Поворотное кольцо и цилиндры наклона герметичны и требуют периодической смазки каждые 50 часов работы. Интерфейсы зажимов системы быстрой смены инструмента следует проверять на предмет износа через 500 часов. Во всех гидравлических компонентах используются стандартные масла для экскаваторов.
