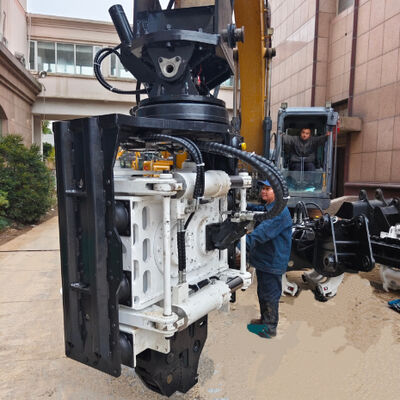

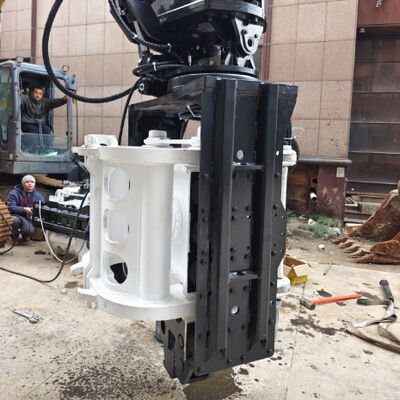

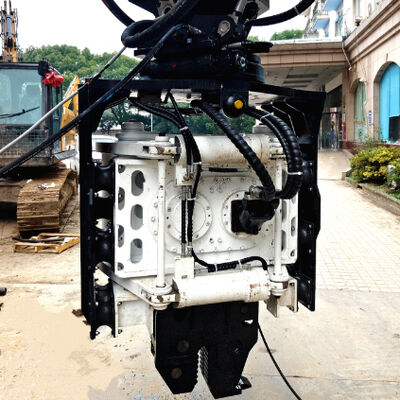

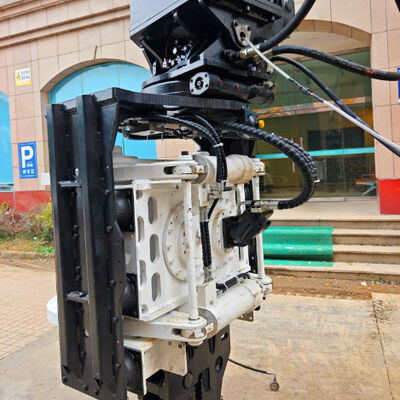

Сваебой с боковой рукояткой SV300 — система объединения потоков с двумя насосами и встроенный регулирующий клапан в сборе для экскаваторов грузоподъемностью 25–32 тонны

Сваебой с боковым захватом SV300 — это гидравлическое вибрационное оборудование, разработанное для экскаваторов грузоподъемностью 25–32 тонны. Он принадлежит к нашей серии SV и предназначен для забивания и извлечения стальных шпунтовых свай, двутавровых балок и трубчатых свай в условиях низкой высоты и узких пространствах, таких как реконструкция заводов, подземные переходы мостов, расширение туннелей и проекты городской инфраструктуры. SV300 включает в себя пять усовершенствованных гидравлических и конструктивных особенностей: систему слияния потоков с двумя насосами, встроенный блок регулирующих клапанов, блок сливных клапанов с высоким расходом, комплексное решение для адаптации в ограниченном пространстве и высокочастотную вибрацию (558 кН, 2300‑3000 об/мин). В совокупности эти функции обеспечивают исключительную мощность, точное управление и возможность работать там, где обычные сваебойные машины не подходят.

SV300 оснащен системой объединения потоков с двумя насосами, которая обеспечивает двухступенчатое управление гидравлической мощностью. В нормальном режиме один контур насоса обеспечивает достаточный расход для легкого складирования или добычи, экономя топливо и снижая выделение тепла. Когда свая сталкивается с плотным гравием, уплотненной насыпью или жесткой глиной, система автоматически сливает поток от второго насоса, мгновенно увеличивая гидравлическую мощность вибрационного двигателя. Это увеличивает центробежную силу до 558 кН, что позволяет SV300 преодолевать сложные геологические условия без модернизации несущей машины. Процесс сращивания происходит плавно и без ударов, защищая как молот, так и экскаватор. Для операторов, работающих в смешанных слоях почвы (обычно в дельтах рек и аллювиальных равнинах), эта функция значительно повышает производительность.

Модель SV300 оснащена встроенным регулирующим клапаном, импортированным от ведущих мировых брендов гидравлики. Этот компактный блок клапанов централизует все гидравлические функции: вибрационный пуск/останов, направление вращения эксцентрика, регулирование расхода, контроль наклона и контроль вращения. Независимый контроль каждого действия упрощает обслуживание и устранение неполадок, уменьшает загромождение внешних шлангов и сокращает время реагирования. В отличие от традиционных систем с несколькими отдельными клапанами, соединенными длинными шлангами, интегрированная конструкция сводит к минимуму места утечек и снижает потери давления. Клапан в сборе рассчитан на рабочее давление 32 МПа и имеет встроенный предохранительный клапан и антикавитационную защиту. Для владельцев автопарков это означает меньшее количество отказов гидравлики и более быструю диагностику.

В дополнение к системе слияния двух насосов модель SV300 включает в себя специальный блок сливных клапанов с высоким расходом, который управляет комбинированным потоком от обоих насосов. Этот блок рассчитан на производительность до 280 л/мин (максимальный рабочий расход SV300) при давлении 32 МПа без значительного падения давления. Блок клапанов высокого расхода включает прецизионно обработанные золотники и закаленные седла, обеспечивающие длительный срок службы. Когда оператор выбирает «режим наддува», клапанный блок открывает внутренние каналы для беспрепятственного слияния потоков двух насосов. Устройство также обеспечивает пропорциональное управление потоком, позволяя оператору изменять частоту вибрации от 2300 до 3000 об/мин. Результатом является плавная, регулируемая подача мощности, которая точно соответствует условиям почвы – от мягкой глины до выветренной породы.

SV300 спроектирован как комплексное решение для адаптации в ограниченном пространстве. Его конструкция учитывает все ограничения, встречающиеся на рабочих площадках с небольшим пространством для перекрытия и узким доступом:

• Зажим с боковой рукояткой устраняет необходимость в высокой вертикальной направляющей, сокращая необходимое расстояние над головой до 3,5 метров.

• Компактные размеры (1343×1230×2923 мм) позволяют молотку проходить через стандартные дверные проемы и между близко расположенными стенами.

• Непрерывное вращение на 360° и двунаправленный наклон ±30° обеспечивают точное позиционирование сваи без перемещения экскаватора.

• Сменные зажимные гнезда позволяют быстро переключаться между стальными шпунтовыми сваями, двутавровыми балками и трубчатыми сваями без инструментов.

• Двойная система зажима (боковой зажим + нижний зажим) надежно удерживает сваю даже при работе под экстремальными углами наклона.
  Для подрядчиков, работающих над расширением заводов, подземными переходами мостов, внутренним строительством или траншеями городских коммуникаций, SV300 превращает стандартный 25-32-тонный экскаватор в высокоманевренную сваебойную машину, которая может получить доступ к местам, недоступным другим сваебойным машинам.

SV300 обеспечивает высокочастотную вибрацию со скоростью 2300–3000 об/мин (регулируется с помощью регулятора расхода) с центробежной силой 558 кН (эксцентриковый момент 5,6 кгм). Высокочастотная вибрация быстро разжижает почву вокруг сваи, снижая сопротивление трения до 75%. Ключевые преимущества включают в себя:

• Быстрое проникновение: 12-метровую стальную шпунтовую сваю можно забить за 60–90 секунд в песок или глину средней плотности.

• Плавное извлечение – даже сваи, которые осели месяцами, можно вытащить с минимальными усилиями.

• Снижение боковой вибрации – горизонтальные силы компенсируются, защищая стрелу экскаватора и близлежащие конструкции.

• Низкий уровень шума — высокие частоты смещают акустический спектр от раздражающего низкочастотного шума.
  Регулируемая частота позволяет оператору выбирать оптимальные настройки для каждого слоя почвы: более низкая частота (2300–2500 об/мин) для мягких почв для экономии топлива, более высокая частота (2700–3000 об/мин) для плотного или мерзлого грунта для максимального проникновения.

• Юго-Восточная Азия – проекты городской инфраструктуры часто имеют смешанные почвенные условия (от мягкой глины до плотного песка). Система слияния потоков с двумя насосами и блок сливных клапанов с высоким расходом обеспечивают мощность по требованию без увеличения размеров носителя. Решение по адаптации в ограниченном пространстве позволяет устанавливать штабели под существующими эстакадами и между зданиями.

• Индия. Подрядчики, чувствительные к затратам, получают выгоду от встроенного узла регулирующего клапана, который снижает утечки в шлангах и время простоя при обслуживании. Высокочастотная вибрация эффективно работает на различных почвах плато Декан и равнины Ганга. Компактная конструкция идеально подходит для узких сельских дорог и подземных переходов мостов.

• Россия – Холодный климат и удаленные объекты требуют надежной гидравлики. Встроенный узел клапанов и система объединения двух насосов стабильно работают при низких температурах и с использованием соответствующих жидкостей. Решение по адаптации в ограниченном пространстве неоценимо для анкерных блоков трубопроводов и фундаментов из вечной мерзлоты, доступ к которым ограничен.

A: Система слияния потоков с двумя насосами объединяет мощность двух гидравлических насосов (обычно из основного и вспомогательного контуров экскаватора). В стандартном режиме один насос обеспечивает расход для энергоэффективной работы. При столкновении с твердым грунтом система включает второй насос, удваивая подачу на молот и увеличивая центробежную силу до полных 558 кН.

A: Встроенный узел регулирующего клапана заменяет несколько отдельных клапанов и длинных шлангов одним компактным блоком. Это уменьшает потенциальные точки утечек, упрощает поиск и устранение неисправностей и сокращает время реагирования. Все функции (запуск/остановка вибрации, вращение, наклон, контроль потока) контролируются с помощью одного устройства.

О: Они работают вместе. Система слияния потоков двух насосов представляет собой общий гидравлический контур, который объединяет потоки двух насосов. Блок сливных клапанов высокого расхода представляет собой специальный компонент клапана, который выполняет объединение и регулирует комбинированный поток до 280 л/мин. Оба интегрированы в дизайн SV300.

A: Он сочетает в себе боковой захват (без вертикальной направляющей), компактные размеры (длина 1,34 м, ширина 1,23 м, высота 2,92 м), непрерывное вращение на 360°, наклон ±30° и быстросменную систему зажима. Вы можете работать под потолками высотой 3,5 м и между стенами на расстоянии всего 1,3 м — в местах, куда не могут пройти обычные сваебойные молотки.

О: Для большинства типов почв — да. Высокочастотная вибрация (2300–3000 об/мин) разжижает почву быстрее, чем низкочастотная (1500–2000 об/мин). Он также производит меньшую боковую вибрацию и более низкий воспринимаемый шум. Регулируемая частота SV300 позволяет использовать более низкие обороты при работе с мягким грунтом для экономии топлива и более высокие обороты при работе с плотным грунтом для максимального проникновения.

A: Со сменными гнездами зажимов: стальные шпунтовые сваи типа U и Z (до 12‑15 м), двутавровые балки до 350 мм и круглые трубчатые сваи диаметром до 600 мм.

О: Любой экскаватор грузоподъемностью 25–32 тонны (Komatsu, Hitachi, SANY, XCMG, Liugong и т. д.) с гидробыстросъемным соединением и двумя вспомогательными контурами (для объединения сдвоенных насосов) или хотя бы одним контуром с расходом до 280 л/мин. Обычно установка занимает один день.
