Боковая сцепка с драйвером с полным непрерывным вращением на 360 градусов и двунаправленной головой наклона

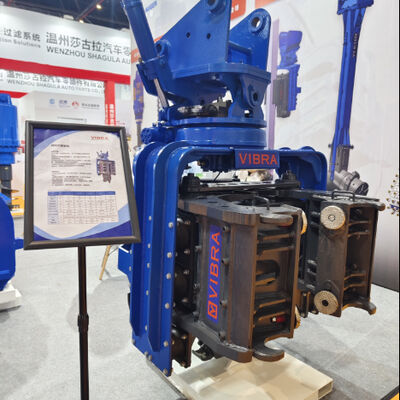

Сваебой с боковым захватом SV400 — это специализированный гидравлический вибромолот, предназначенный для решения самых сложных проблем доступа при строительстве фундамента. В отличие от традиционных свайных установок, для которых требуются высокие мачты и большие радиусы поворота, SV400 монтируется непосредственно на стандартный экскаватор массой 32–40 тонн. После минимальной модификации ваш экскаватор превращается в высокомобильную сваебойную машину. SV400 отличается непрерывным вращением на 360 градусов, двунаправленной наклонной приводной головкой, возможностью работы с небольшой высотой над головой и компактной конструкцией в ограниченном пространстве. Независимо от того, работаете ли вы внутри существующего завода, под мостом, между двумя зданиями или в многолюдном коридоре, SV400 обеспечит точную укладку свай, не нарушая при этом бюджет.

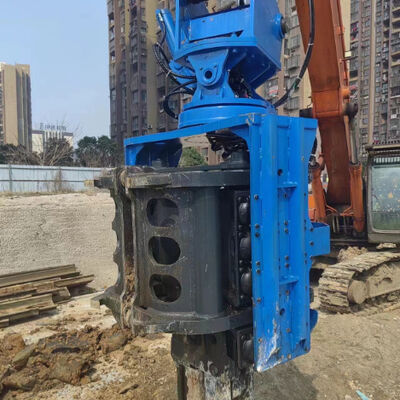

Обычные молотки с боковой рукояткой часто имеют ограниченные углы поворота, что вынуждает операторов неоднократно менять положение держателя. SV400 устраняет эту неэффективность благодаря непрерывному вращению на 360 градусов. Благодаря высокомоментному гидравлическому поворотному приводу, встроенному в соединительный кронштейн, молот может вращаться бесконечно в любом направлении. Такое непрерывное вращение на 360 градусов позволяет оператору выравнивать сваю в любом направлении, что необходимо для соединения шпунтовых свай, угловых свай или выравнивания двутавровых балок с фундаментными болтами. В сочетании с поворотом стрелы экскаватора SV400 может закладывать сваи с точностью до миллиметра, не перемещая гусеницы. Для проектов модернизации российских мостов или расширения станций метро в Индии, где пространство ограничено, непрерывное вращение на 360 градусов сокращает время позиционирования более чем вдвое.

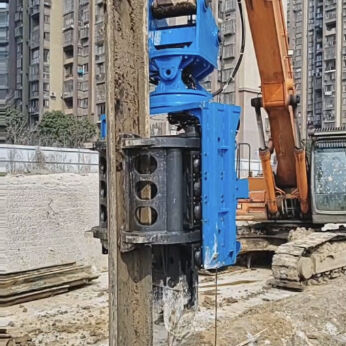

Работа на неровной поверхности или наклонных поверхностях часто нарушает вертикальность сваи. Двунаправленная наклонная приводная головка SV400 обеспечивает наклон ±30 градусов по двум перпендикулярным осям (влево-вправо и вперед-назад). В приводной головке с двунаправленным наклоном используются двойные сверхмощные гидравлические цилиндры, которые независимо регулируют угол зажимного узла. Операторы могут наклонить сваю строго вертикально, даже если экскаватор припаркован на уклоне 15°. При строительстве дамб в Юго-Восточной Азии или при возведении фундаментов на склонах холмов в Индии эта двунаправленная наклонная забивная головка гарантирует, что забивные сваи соответствуют строгим допускам по вертикальности (обычно 1:100). Функция наклона также помогает извлекать сваи, которые расположились под углом: просто наклоните зажим так, чтобы он совпадал с осью сваи, и потяните.

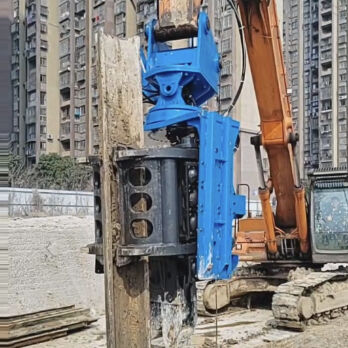

Многие проекты по установке свай выполняются под надземными препятствиями: крышами заводов, пролетами мостов, линиями электропередачи или парковочными конструкциями. SV400 спроектирован таким образом, чтобы обеспечить возможность работы с небольшим пространством по высоте, его общая высота составляет всего 3056 мм (включая разъем и зажим). При установке на экскаватор комбинация может работать на расстоянии до 4,5 метров. Возможность работы при низкой высоте обусловлена ​​двумя конструктивными особенностями: во-первых, компактным вертикальным расположением вибрационного агрегата; во-вторых, возможность использовать нижний прижим вместо верхнего привода. SV400 включает в себя как боковые зажимы, так и нижний зажим. При очень низкой высоте высоты оператор может поднять сваю с помощью нижнего зажима, а затем забить ее, не поднимая молот над верхушкой сваи. Возможность работы с небольшой высотой потолка делает SV400 предпочтительным выбором для укрепления фундаментов подвалов, оголовков туннелей и проектов расширения заводов в России и Юго-Восточной Азии.

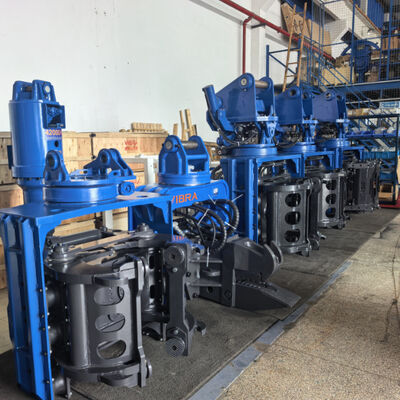

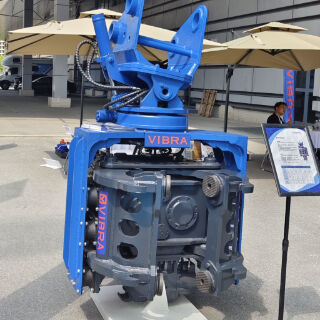

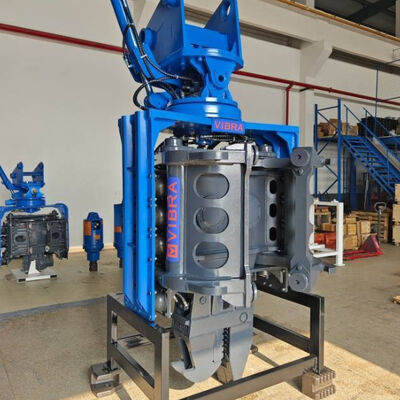

Размеры SV400 составляют всего 1400 мм (Д) × 1315 мм (Ш) × 3056 мм (В) — удивительно компактная конструкция для вибропогружателя класса 400 в ограниченном пространстве. Компактная конструкция в ограниченном пространстве достигается за счет объединения поворотного привода, цилиндров наклона и гидравлики зажима в едином моноблочном корпусе. Несмотря на свою небольшую площадь, SV400 обеспечивает центробежную силу 656 кН и эксцентриковый момент 6,6 кгм в диапазоне скоростей 2300–5000 об/мин. Эта компактная конструкция в ограниченном пространстве не снижает производительность. Вы можете забивать или извлекать стальные шпунтовые сваи, двутавровые сваи (с фланцем до 400 мм) и круглые трубчатые сваи (диаметром до 600 мм) в грунтах средней и жесткой прочности. Компактные размеры SV400 означают, что для рабочих площадок в густонаселенных городских центрах Индии или индонезийских островных портах с ограниченной площадью складирования компактные размеры позволяют маневрировать через узкие ворота и работать в переулках.

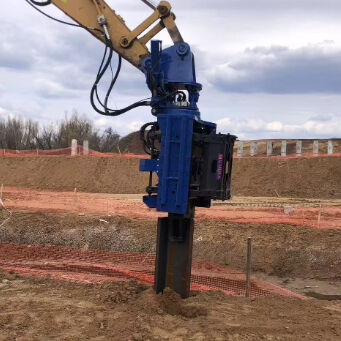

Юго-Восточная Азия (Таиланд, Вьетнам, Филиппины, Индонезия):

• Возможность работы с малой высотой позволяет загружать штабели под существующие мостовые краны на заводах.

• Замкнутые пространства компактной конструкции подходят для грузовых контейнерных площадок и тесных участков нефтеперерабатывающих заводов.

• Непрерывное вращение на 360 градусов ускоряет соединение шпунтовых свай для защиты от наводнений.

Индия:

• Двунаправленная наклонная головка обеспечивает вертикальное забивка свай на наклонных берегах рек и насыпях дорог.

• Сваебой с боковым захватом устраняет необходимость в специальных сваебойных установках — используйте свой 35-тонный экскаватор.

• Возможность работы с малой высотой позволяет закладывать сваи внутри существующих подвалов зданий.

Россия:

• Непрерывное вращение на 360 градусов работает в минусовых условиях благодаря морозостойким уплотнениям.

• Компактная конструкция позволяет осуществлять транспортировку в ограниченном пространстве на стандартных бортовых грузовиках.

• Прочный нижний зажим удерживает шпунтовые сваи из мерзлого грунта без повреждений.

В1: Требуется ли для SV400 экскаватор специальной марки?
О: Нет. SV400 подходит для любого стандартного экскаватора грузоподъемностью 32–40 тонн с быстроразъемным или штифтовым соединением. Мы предоставляем кронштейны-переходники для основных брендов (без указания конкретных производителей).

Вопрос 2: Как работает возможность работы с небольшой высотой при боковом зажиме?
A: Если высота надстройки очень мала, используйте нижний зажим для подъема и забивания сваи. Молот остается ниже вершины сваи. Боковые зажимы используются для обычного вождения, если позволяет высота над головой.

В3: Могу ли я быстро переключаться между различными типами свай?
А: Да. Система зажимов имеет сменные стандартные вставки. Переход от шпунтовой сваи к двутавровой балке занимает около 10 минут с использованием основных ручных инструментов.

Вопрос 4: Безопасно ли непрерывное вращение на 360 градусов при подключенных шлангах?
A: Поворотный коллектор имеет встроенные направляющие для шлангов и гидравлический поворотный механизм, предотвращающий перекручивание. При желании также можно установить ограничитель вращения, но непрерывное вращение полностью проверено.

В5: Какое обслуживание требует приводная головка с двунаправленным наклоном?
A: Смазывайте шарнирные пальцы наклона каждые 8 ​​часов работы. Цилиндры наклона оснащены уплотнениями Trelleborg, рассчитанными на работу от -30°C до +80°C. Никакого специального обслуживания, кроме стандартного ухода за гидравликой.

Вопрос 6: Может ли SV400 извлекать сваи и забивать их?
А: Абсолютно. Крепко зажав боковой или нижний зажим, измените направление вибрационного двигателя, чтобы создать тягу вверх. Комбинация вибрации и подъема стрелы экскаватора эффективно извлекает сваи.

Сваебой SV400 с боковой рукояткой — идеальное решение для закладки свай в условиях ограниченного пространства. Его непрерывное вращение на 360 градусов и двунаправленная наклонная приводная головка обеспечивают непревзойденную гибкость позиционирования. Низкая высота над уровнем моря и компактная конструкция позволяют работать под мостами, внутри заводов и между зданиями – в местах, куда обычные сваебойные установки не могут пройти. Независимо от того, модернизируете ли вы промышленное предприятие в России, строите мост в Индии или устанавливаете дамбы в Юго-Восточной Азии, SV400 превратит ваш экскаватор в высокопроизводительную сваебойную машину. Свяжитесь с нами, чтобы получить расценку на монтажный комплект и анализ вибрации для конкретного объекта.
