Гидравлический ударный молоток с высокоприточным агрегатом сливающего клапана и интегрированным сбором клапана управления HDY25 для тяжелого складирования

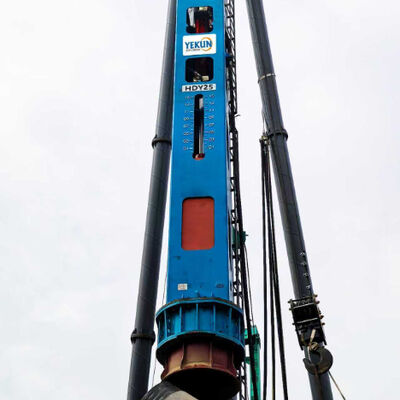

Гидравлический ударный молоток HDY25 является флагманской моделью в нашей серии HDY, предназначенной для самых сложных строительных проектов в Юго-Восточной Азии, Индии и России.С максимальной энергией удара 375 кН·м, 25 000 кг поразительного корпуса, и передовые гидравлические инновации, HDY25 обеспечивает непревзойденную производительность.с высоким объемом потока, интегрированный клапан управления, самосмазывающийся подшипник с низким уровнем технического обслуживания, точным сервоуправлением позиционирования и дизайном с низкими затратами на обслуживание.Эти характеристики обеспечивают надежную работу в экстремальных климатических условиях от тропической жары до сибирского мороза.

HDY25 питается уникальным насосным составом: два аксиальных поршневых насоса Rexroth A11VLO260 с переменным смещением плюс один насос с двойными лопатками Parker T67DB, подключенный в серию.Высокоприточный клапан объединения интеллектуально объединяет выпуск всех трех насосов во время фазы подъема цикла молоткаЭтот клапан направляет в цилиндр до 900 л/мин (из силовой установки D550), быстро поднимая 25-тонный поршень.блок клапана с высоким потоком сокращает поток для экономии энергии и предотвращения перегреваРезультат - на 25% более короткое время цикла по сравнению с обычными молотками с одним насосом, что напрямую означает больше накопителей в одну смену.

В основе гидравлической схемы HDY25 ′ находится интегрированный клапан управления, установленный непосредственно на блоке цилиндра.и последовательные клапаны в компактном коллектореИнтегрированный клапан управления исключает внешние шланги и потенциальные точки утечки.клапан картриджа открывается мгновенно, что позволяет поршне ускоряться под действием силы тяжести и масла высокого давления.Этот интегрированный клапан управления сокращает время отклика до менее 50 миллисекунд, давая оператору точное управление каждым ударом.

HDY25 работает в пыльной, грязной и абразивной среде.Эти подшипники изготовлены из высокопрочной бронзы, пропитанной твердыми смазочными веществами.В отличие от обычных подшипников с смазкой, самосмазывающийся подшипник с низким содержанием не требует ежедневного смазки.Он выдерживает высокие ударные нагрузки и колебания температуры без захватаПолевые данные российских подрядчиков показывают, что самосмазывающийся подшипник с низким содержанием продлевает срок службы гида на 300% и сокращает время рутинного обслуживания на 80%.Для проектов в Юго-Восточной Азии с высокой влажностью и абразивным ила, эта особенность меняет правила игры.

Современная сборка требует не только мощности, но и точности. HDY25 оснащен точным сервоуправлением, интегрированным в электрическую систему.Контроллер получает обратную связь в режиме реального времени от датчиков удара на цилиндреАлгоритм точного позиционирования сервоуправления регулирует время работы соленоидного клапана для регулирования длины хода поршня с точностью ± 5 мм.Операторы могут установить определенный ход через панель управления, например, более короткий ход для деликатных ударов по отделке или полный ход 1500 мм для максимальной энергии.и обеспечивает вертикальное выравнивание даже на наклонной землеВ индийских мостовых фундаментах или индонезийских высоких зданиях такой уровень контроля является неоценимым.

Каждый компонент HDY25 выбран с целью минимизации долгосрочных расходов.Печать цилиндров Trelleborg (жизнь более 5000 часов), фильтры возврата Хедрика (абсолютная фильтрация 10 мкм) и насосы Рексрота (испытаны в течение 10 000 часов).Дизайн с низкими затратами на обслуживание также включает в себя большой объем трех в одном охладителя масла с термостатическим управлением, сохранение температуры гидравлического масла ниже 65°C даже при условиях окружающей среды 45°C † более холодное масло означает более длительный срок службы уплотнения и насоса.Электростанция оснащена высоко установленным топливным баком и внутренней вентиляциейВ целом, конструкция с низкими затратами на техническое обслуживание снижает ежегодные затраты на техническое обслуживание примерно на 35% по сравнению с конкурирующими гидравлическими молотками.

Для Юго-Восточной Азии (Индонезия, Таиланд, Вьетнам, Филиппины):

• Самосмазывающийся подшипник с низким содержанием обрабатывает высокую влажность и абразивные почвы без ежедневного смазки.

• Мощный клапан объединения обеспечивает быстрый цикл для мягкой грунтовой укладки.

• Проектирование с низкой стоимостью обслуживания сокращает время простоя на отдаленных островах, где обслуживание скудно.

Для Индии:

• Точный сервоуправление позиционирования обеспечивает целостность грунта в переменных черных хлопчатобумажных почвах и горных слоях.

• Интегрированный клапан управления обеспечивает надежное переключение даже при колебаниях мощности.

• Проектирование с низкими затратами на техническое обслуживание снижает эксплуатационные затраты для подрядчиков, чувствительных к цене.

Для России:

• Самосмазывающийся подшипник с низким содержанием работает при температуре ниже нуля без утолщения жира.

• Сплошный клапан с высоким потоком поддерживает плотность мощности в тяжелой замерзшей почве.

• Прочная конструкция с уплотнениями Trelleborg предотвращает утечку холода.

Вопрос 1: Чем блок клапана с высоким потоком отличается от системы с двойным потоком слияния насоса?
Ответ: В системе с высоким потоком слияния клапанов объединяются три источника насоса (два осевых поршня + один насос с лопатой) в один оптимизированный поток, тогда как в системе с двумя насосами объединяются только два.Это дает HDY25 более высокий пиковый поток ¥ 900 л/мин ¥ для более быстрого подъема поршня.

Вопрос 2: Что делает интегрированный клапан управления более надежным, чем традиционные клапанные блоки?
Ответ: Он устраняет внешние трубы, уменьшает падение давления и централизует соленоидные и картриджные клапаны на одном коллекторе.

Вопрос 3: Нужны ли мне специальные инструменты для обслуживания самосмазывающегося подшипника с низким содержанием?
Ответ: Нет. Эти подшипники не требуют смазочных инструментов. Проверка визуальна во время рутинных проверок. Интервалы замены обычно составляют 4000-5000 часов.

Q4: Может ли точное сервоуправление позиционирования компенсировать неровную местность?
Ответ: Да. Система позволяет оператору устанавливать уменьшенный удар для первоначальных ударов по выравниванию. Датчик удара обеспечивает обратную связь в замкнутом цикле для поддержания постоянной энергии удара.

Q5: Как дизайн с низкими затратами на техническое обслуживание влияет на гарантию и доступность деталей?
О: Мы поставляем все основные компоненты (печати, фильтры, насосы, клапаны) на региональных складах в Сингапуре, Мумбаи и Москве. Стандартная гарантия составляет 12 месяцев или 2000 часов.

Гидравлический ударный молоток HDY25 обеспечивает лучшие характеристики в своем классе благодаря объединению клапанов с высоким потоком, интегрированной системе управления клапанами, самосмазывающемуся подшипнику с низким уровнем технического обслуживания,Сервоуправление точного позиционированияЕсли вы управляете стальными трубопроводами на российском нефтехимическом заводе, готовыми бетонными трубопроводами на расширении индийского метро,или фотоэлектрические фундаменты на солнечной ферме в Таиланде, HDY25 предлагает мощность, точность и экономичность, которые вам нужны.
