Высокоэффективный буровой сваебой – FV400 со встроенным регулирующим клапаном и ударом с высокой энергией удара

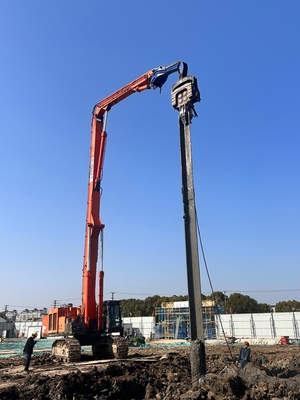

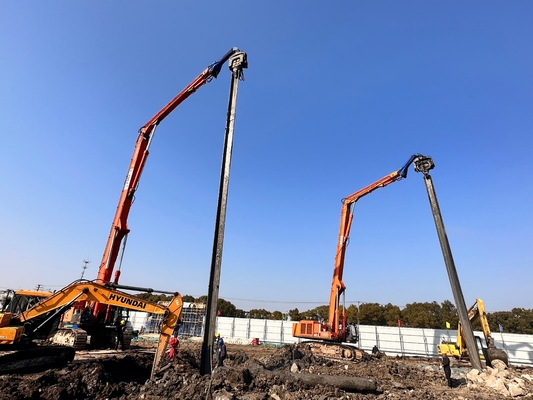

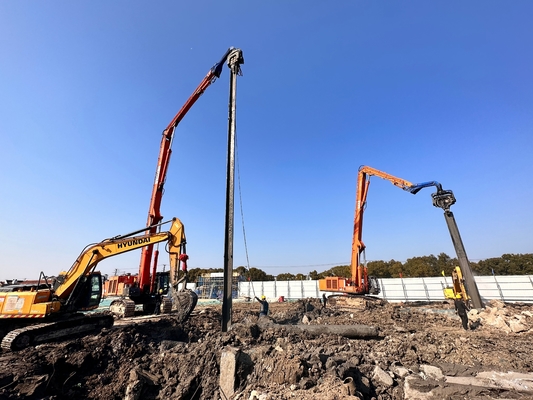

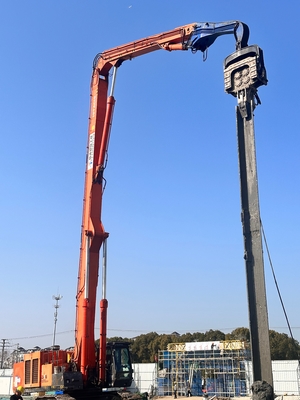

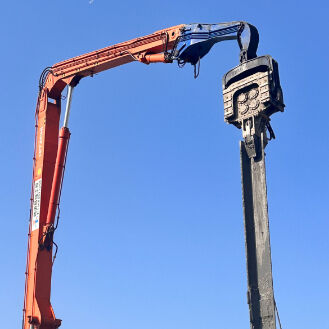

Гидравлический вибропогружатель FV400 — это высокопроизводительное навесное оборудование, предназначенное для экскаваторов грузоподъемностью 45–60 тонн. Он принадлежит к нашей серии шпунтовых свай Larsen, разработанной специально для забивки и извлечения стальных шпунтовых свай длиной 12–15 метров в сложных условиях, таких как фундаменты мостов, портовые стены и крупномасштабные инфраструктурные проекты. FV400 сочетает в себе передовые гидравлические технологии с прочной механической конструкцией, обеспечивая исключительную мощность, надежность и адаптируемость для Юго-Восточной Азии, Индии и России.

1.Система слияния потоков с двумя насосами
Модель FV400 оснащена системой объединения потоков с двумя насосами, которая обеспечивает двухступенчатый контроль вибрации. В нормальном режиме гидромолот приводится в движение потоком одного насоса для энергосберегающей работы. При столкновении с твердым грунтом или плотными слоями поток второго насоса автоматически объединяется, удваивая гидравлическую мощность и значительно увеличивая силу возбуждения. Эта система позволяет FV400 преодолевать сложные геологические условия (глина, гравий, выветренные породы) без модернизации машины-носителя.

2.Встроенный регулирующий клапан в сборе
В основе FV400 лежит интегрированный узел регулирующего клапана, импортированный от ведущих мировых брендов. Этот компактный блок клапанов централизует все гидравлические функции – вибрационный пуск/останов, направление вращения эксцентрика и регулирование расхода. Независимый контроль каждого действия упрощает обслуживание и устранение неполадок, уменьшает беспорядок в шлангах и сокращает время реагирования. Операторы могут быстро переключаться между режимами движения и извлечения с помощью одной пилотной линии.

3.Мощный энергетический удар
Благодаря центробежной силе 455 кН (более 45 метрических тонн удара) и частоте вибрации 3200 об/мин FV400 наносит удар высокой энергии, который быстро разжижает почву вокруг сваи. Это снижает сопротивление трения до 70%, обеспечивая плавное проникновение даже в плотный песок или твердую глину. Высокая частота и высокая мощность также минимизируют шум и вибрацию конструкции, что делает его пригодным для городских и экологически чувствительных районов.

4.Компактная конструкция в ограниченном пространстве
Несмотря на свою высокую мощность, FV400 сохраняет компактную конструкцию в ограниченном пространстве. Габаритные размеры (вес молота всего 2600 кг, вес стрелы 750 кг) существенно меньше обычных сваебоев эквивалентной силы. Компактный профиль позволяет FV400 работать на узких рабочих площадках, например, между существующими фундаментами зданий, внутри перемычек или вдоль придорожных траншей. Небольшая высота также улучшает обзорность для оператора экскаватора.

5.Высокая эффективность бурения
FV400 — это не только сваебой, но и универсальный инструмент для буровых работ в сочетании со шнековым навесным оборудованием. Его высокая эффективность бурения обусловлена ​​сочетанием высокого крутящего момента, регулируемой частоты и совмещения двух насосов. Для установки фотоэлектрических свай или предварительного бурения в твердом грунте FV400 может приводить в движение шнеки непрерывного действия (CFA) или скальные шнеки быстрее, чем специальные буровые установки аналогичного размера, что снижает затраты на оборудование и топливо.

Все значения взяты из официального паспорта FV400.

• Юго-Восточная Азия – инфраструктурный бум (порты, автомагистрали, дамбы от наводнений) требует забивки длинных шпунтовых свай в смешанные почвы. Система объединения потоков с двумя насосами адаптируется к пластам мягкой глины и твердого латерита. Высокоэффективное бурение поддерживает свайные фундаменты солнечных электростанций во Вьетнаме и Таиланде.

• Индия. Крупномасштабные проекты метро и мостов требуют забивки свай Ларсена высотой 12–15 м. Встроенный регулирующий клапан сокращает время простоя, что критически важно на удаленных объектах. Компактная конструкция в ограниченном пространстве позволяет работать на узких железнодорожных насыпях и под существующими эстакадами.

• Россия – Вечная мерзлота и мерзлый грунт нуждаются в мощном энергетическом ударе, чтобы пробить ледяные линзы. Прочная гидравлическая система и немецкие подшипники обеспечивают надежную работу при низких температурах. Компактная конструкция также подходит для использования в коридорах трубопроводов и промышленных зонах с ограниченным доступом.

Вопрос 1: Что такое система слияния потоков с двумя насосами и почему это важно?
A: Система слияния потоков с двумя насосами объединяет производительность двух гидравлических насосов (обычно из основного и вспомогательного контуров экскаватора), чтобы удвоить поток, подаваемый на молот. Это позволяет FV400 создавать максимальную центробежную силу 455 кН только при необходимости, экономя топливо при более легких работах.

Вопрос 2: Может ли FV400 работать в очень ограниченном пространстве?
А: Да. Компактная конструкция в ограниченном пространстве – с весом молота всего 2600 кг и узким профилем – позволяет работать в траншеях, между стенами или под низкими воздушными линиями, где традиционные сваебойные молотки не подходят.

Вопрос 3: Как встроенный регулирующий клапан повышает надежность?
Ответ: Встроенный узел регулирующего клапана исключает использование внешних шлангов и фитингов, которые часто протекают или выходят из строя. Все функции (пуск, остановка, направление, расход) контролируются с помощью единого герметичного блока, что сокращает количество операций технического обслуживания и повышает скорость реагирования.

Вопрос 4: Что на самом деле означает «удар мощной энергии»?
Ответ: Это означает, что FV400 развивает динамическую силу 455 кН 3200 раз в минуту. Это быстро разжижает почву, позволяя сваям опускаться под собственным весом и прижимной силой экскаватора. Вы можете забить стальную шпунтовую сваю длиной 12 м менее чем за 2 минуты в грунте средней плотности.

В5: Подходит ли FV400 не только для бурения, но и для закладки свай?
А: Абсолютно. Высокая эффективность бурения обеспечивается той же высокочастотной вибрацией и двойной подачей насоса. Присоединив подходящий шнек, FV400 может бурить пилотные скважины, устанавливать фотоэлектрические сваи или забивать сваи CFA – и все это с помощью одного навесного оборудования.

В6: Какие экскаваторы совместимы?
О: FV400 подходит для экскаваторов грузоподъемностью 45–60 тонн любой марки (Komatsu, Hitachi, SANY, XCMG и т. д.). Для установки требуется стандартное гидравлическое быстроразъемное соединение и два вспомогательных контура (для объединения двух насосов).

Вопрос 7: Чем FV400 отличается от старых гидромолотов?
Ответ: По сравнению с молотами с одним насосом система объединения потоков с двумя насосами FV400 обеспечивает на 80–100 % больше энергии удара, сохраняя при этом одинаковый вес носителя. Встроенный регулирующий клапан и компактная конструкция также делают его легче и надежнее.
